Lavadora a Presión con Motor de Corriente Continua
Diseñadas para llevar los beneficios de la alta presión a todas partes
Cat Pumps ensambla bombas de alta presión de accionamiento directo y eficacia demostrada con motores eléctricos de corriente continua de grado industrial para brindar toda la potencia del lavado a presión en los usos más diversos.
Gracias a esta configuración, el conjunto de bomba/motor puede funcionar con cualquier fuente de corriente continua de uso habitual. (continue leyendo para consultar las especificaciones).
Diseñados según los más altos estándares de calidad, estos conjuntos de bomba/motor de grado industrial tienen un flujo de 3,78 litros/minuto a 10,98 litros/minuto, a presiones de 400 psi a 1000 psi. Esta unidad hace un trabajo rápido en una variedad de aplicaciones que incluyen limpieza de baños portátiles, limpieza de ventiladores de aire acondicionado, lavado de equipos y superficies. Las opciones que se presentan facilitan el armado integral del sistema.
Características
- Con las bombas de accionamiento directo 4DX o 4SP con sistema de descarga incorporado se reduce el consumo de energía cuando no están en uso.
- El motor de corriente continua (CC) de grado industrial que funciona a 1800 rpm proporciona una potencia confiable.
- La bomba se suministra lubricada con aceite de cárter, por lo que la unidad está lista para usar desde el primer momento.
- La bomba y la válvula de descarga se pueden reparar en el sitio; no se requieren herramientas especiales.
- Opciones disponibles para ensamblar un sistema de lavado a presión completo.
Aplicaciones típicas
- Lavado de baños portátiles.
- Lavado de ventiladores y carcasas de los equipos de aire acondicionado.
- Limpieza de camiones y equipos.
- Limpieza de superficies.
- Otros usos que requieren el suministro de agua a alta presión.
Cuadro de opciones – Bombas exclusivamente
Series 4DX y 4SP
Motor de 1/3 hp, 12 V CC (27 amperios) – 1750 rpm
|
Bomba |
Litros por minuto |
PSI |
Boquilla |
|
4DX15EU |
2,83 |
500 |
2 |
|
4DX20EU |
3,78 |
400 |
3 |
|
4DX27EU |
5,11 |
300 |
4,5 |
Motor de 1/2 hp, 12 V CC (39 amperios) – 1750 rpm
|
Bomba |
Litros por minuto |
PSI |
Boquilla |
|
4DX20EU |
3,78 |
600 |
2,5 |
|
4DX27EU |
5,11 |
450 |
3,5 |
|
4DX30EU |
5,67 |
400 |
4,5 |
|
4SP21ELU |
7,94 |
300 |
7 |
Motor de 3/4 hp, 12 V CC (58 amperios) – 1750 rpm
|
Bomba |
Litros por minuto |
PSI |
Boquilla |
|
4DX20EU |
3,78 |
900 |
2 |
|
4DX27EU |
5,11 |
700 |
3 |
|
4DX30EU |
5,67 |
600 |
3,5 |
|
4SP21ELU |
7,94 |
450 |
6 |
Motor de 1 hp, 12 V CC (80 amperios) – 1750 rpm
|
Bomba |
Litros por minuto |
PSI |
Boquilla |
|
4DX20EU |
3,78 |
1000 |
2 |
|
4DX27EU |
5,11 |
900 |
2,5 |
|
4DX30EU |
5,67 |
850 |
3 |
|
4SP21ELU |
7,94 |
600 |
5 |
|
4SP29ELU |
10,98 |
400 |
9 |

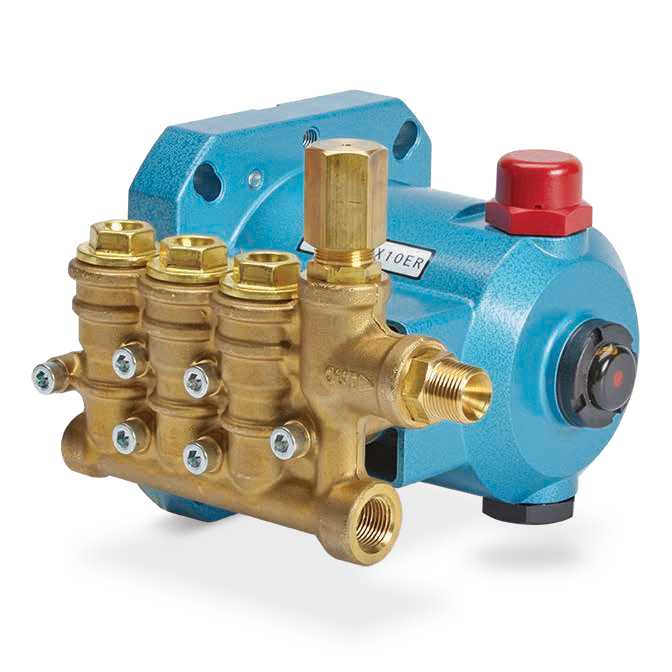

Bomba modelo 4DX

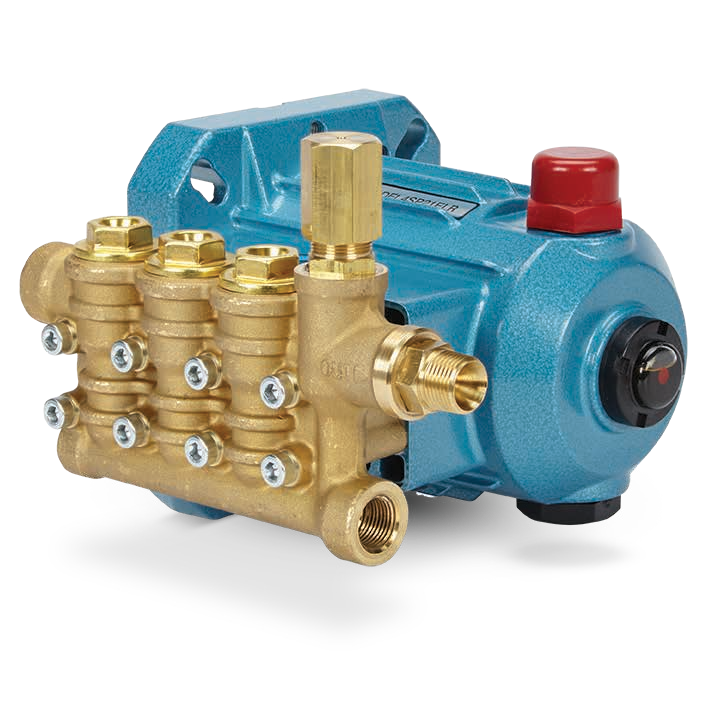

Bomba modelo 4SP
|
Especificaciones en común |
|
|
Presión de entrada de la bomba |
Inundada a 60 psi |
|
Máx. Temperatura del agua |
60º C |
|
Puerto de entrada - Hembra |
3/8" NPT |
|
Puerto de descarga - Macho |
3/8" NPT |
|
Puerto auxiliar - Hembra |
1/4" NPT |
|
Capacidad del cárter (serie 4DX) |
240,99 gramos |
|
Capacidad del cárter (serie 4SP) |
286,30 gramos |
|
Peso (serie 4DX) |
4,85 kg |
|
Peso (serie 4SP) |
5,30 kg |
|
Dimensiones (serie 4DX) |
18,28 x 19,55 x 16,51 cm |
|
Dimensiones (serie 4SP) |
19,05 x 19,55 x 16,0 cm |
Cuadro de opciones – Conjunto de unidad motorizada
Bomba, control de presión y motor
(motor eléctrico totalmente cerrado y refrigerado por ventilador)
|
Serie 1725 rpm Montaje Control de Serie del motor Tensión* HP presión |
||||||
|
4DX |
20 = 3,78 litros/minuto |
E = 56C |
U = Sistema de descarga |
CC @ 1800 rpm |
1 = 12 V |
1 = 1/3 2 = 1/2 3 = 3/4 4 = 1 |
|
27 = 5,11 litros/minuto |
||||||
|
30 = 5,67 litros/minuto |
||||||
|
4SP |
21 = 7,94 litros/minuto |
|||||
|
29 = 10,98 litros/minuto |
||||||
Ejemplo: 4DX20EUDC14 = 4DX20EU con sistema de descarga, CC, 3,78 litros/minuto, 1800 rpm, 12 V CC, 1 hp
Ejemplo: 4SP21ELUDC12 = 4SP21ELU con sistema de descarga, CC, 7,94 litros/minuto, 1800 rpm, 12 V CC, 1/2 hp
*Puede contactar a High Pressure Pumps SAS para informarse sobre las versiones de 24 V CC

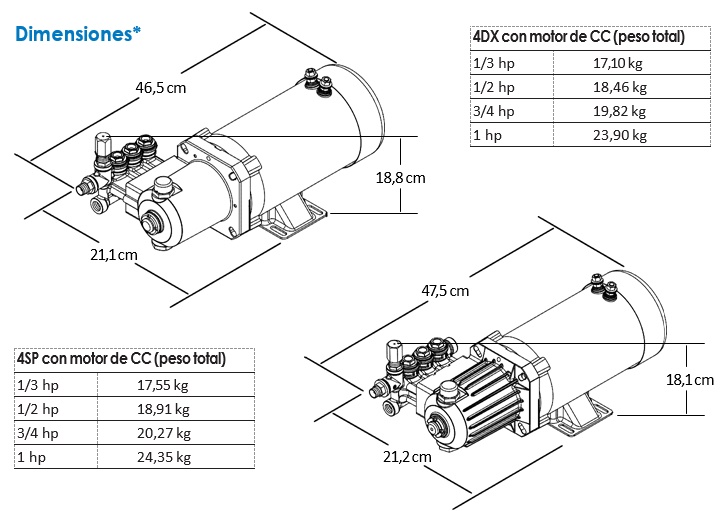

*Dimensión para un motor de 1 hp CC exclusivamente.

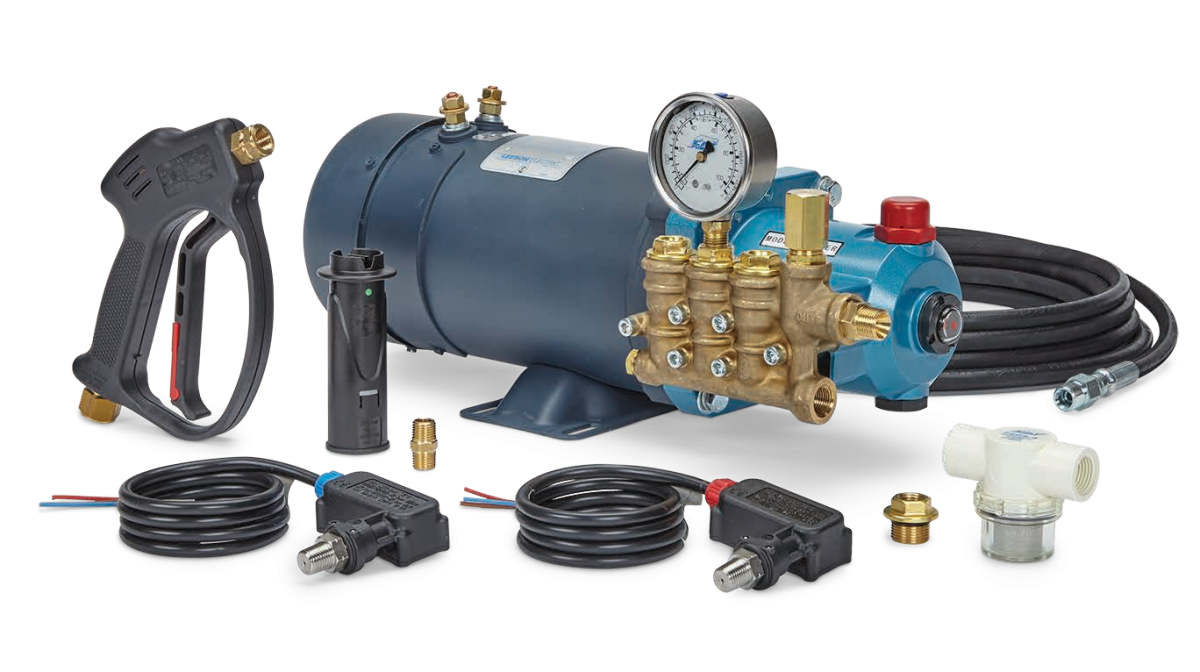

Unidad completa
El conjunto de bomba y motor forma el componente básico de una unidad de lavado a presión integral. Disponemos de accesorios para ensamblar un sistema completo, desde filtros de entrada hasta pistolas de cierre.
Para consultar más información, consulte al correo: info@highpresspumps.com.co para recibir orientación.

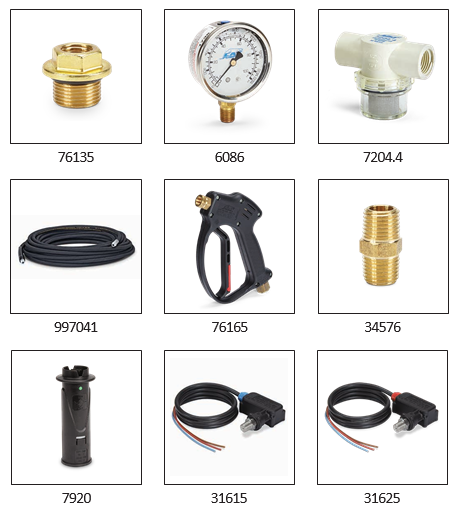

Accesorios opcionales
|
Descripción |
Número de pieza |
|
Conector con puerto, 1/4" NPT para manómetro |
76135 |
|
Manómetro, 1/4" NPT |
6086 |
|
Filtro para entrada de agua, 1/2" NPT x 1/2" NPT |
7204.4 |
|
Boquilla, 1/4", 30', tipo B, 3/8" NPT, extremo giratorio |
997041 |
|
Pistola de cierre |
76165 |
|
Acople, hexagonal 1/4" NPT |
34576 |
|
Boquilla, variable, 1/4" rosca BSP |
7920* |
|
Interruptor, presión, 215 psi, 6 amperios |
31615 |
|
Interruptor, presión, 360 psi, 6 amperios |
31625 |
|
*Se presentan boquillas variables para los accesorios 7920(2), 7925(2.5), 7930(3), 7935(3.5) y 7990(9) |
|
Ficheros:
| Adjunto | Tamaño |
|---|---|
 Descarga el Folleto en pdf | 4.06 MB |
