Productos de nebulización, enfriamiento y condensación
Bombas y sistemas de alta presión para un rendimiento excepcional
Calidad del producto, confiabilidad y soporte que usted espera
Cat Pumps lo mantiene fresco, limpio y en control
El agua atomizada mantiene a los clientes y servidores de computadoras frescos, las papas y la madera húmedas y los parques de diversiones divertidos. Desde granjas avícolas hasta invernaderos, la nebulización a alta presión contribuye a tener gallinas ponedoras felices y plantas de cultivo verdes. Pero lo contrario también es cierto: un mal control del calor y la humedad puede provocar sobrecalentamiento, pérdida de servicio o producto y muchos clientes descontentos.
Los fabricantes de equipos confían su reputación al rendimiento del sistema. El tiempo perdido, la producción y la satisfacción del cliente no se pueden recuperar. Por eso, Cat Pumps es el proveedor líder de bombas en la industria. Con más de 50 años de fabricación de bombas de alta presión, Cat Pumps se ha forjado una sólida reputación al producir bombas de la más alta calidad y de mayor duración.
La calidad nunca es un accidente. Cat Pumps ha desarrollado hasta el último detalle del diseño de la bomba para un rendimiento duradero y confiable. Cuando el servicio es necesario, las reparaciones se pueden hacer rápidamente sin herramientas especiales. Cat Pumps cuenta con kits de servicio y repuestos para entrega inmediata, además cuenta con el respaldo de una sólida red de distribución mundial.
Haga que cada hora cuente con Cat Pumps. Disfrute estos beneficios:
• Mayor productividad y mejores rendimientos
• Mejor rendimiento del sistema con menos tiempo de inactividad
• Mayor confianza en el rendimiento del equipo y del sistema
Calidad para mantener su equipo funcionando
Cat Pumps diseña y fabrica productos al más alto nivel de calidad. Cada último detalle de diseño está optimizado para la vida y rendimiento del producto. Los ejemplos incluyen las siguientes características:
• Los sellos especialmente formulados y los émbolos cerámicos pulidos de alta densidad tipifican la atención al detalle del diseño que se traduce en miles de horas de servicio sin problemas.
• Las válvulas, asientos y resortes de acero inoxidable brindan resistencia a la corrosión, asientos positivos y larga vida útil.
• El diseño de sello húmedo aumenta la vida útil al permitir que los fluidos bombeados enfríen y lubriquen los elastómeros en ambos lados.
Modelo 6762
60 gpm (227 lpm), 1200 psi (83 bar)
Rango de rendimiento del producto
Hay disponible una amplia gama de opciones de bombas, incluyendo varios productos que cumplen con las certificaciones y directivas de la industria.
• Flujo: de 0.13 a 240 gpm (0.49 a 908 lpm)
• Presión de 100 a 10,000 psi (6.9 a 689 bar)
• RPM: de 100 a 3450
• Temperatura del líquido: -10° a 200 °F (-23° a 93 °C)
• Materiales del colector: Latón, bronce níquel aluminio, acero inoxidable 304 y 316, acero inoxidable dúplex. Otros materiales disponibles bajo pedido.
• Material de sellado: NBR, FPM, EPDM, PTFE, sin silicona y otros materiales disponibles bajo pedido
• Actuadores: eléctricos, motorizados, hidráulicos y neumáticos.
Aplicaciones industriales
Control de humedad
Los sistemas de nebulización se utilizan para mantener la humedad adecuada y/o constante, eliminan la electricidad estática, el polvo en el aire y aseguran que el producto y los materiales sean menos susceptibles a la fragilidad y las fracturas.
Aplicaciones Típicas:
• Viveros e invernaderos
• Climatizadores
• Criadero de aves de corral
• Almacenamiento de verduras
• Secado instantáneo
• Cabinas de repintado automotriz
• Almacenamiento de barriles de vino
• Salas de procesamiento de carne
• Procesamiento de textiles/papel
• Imprentas
• Curado de concretos
• Acondicionamiento de Madera
• Evaporación por nebulización de aguas residuales
Enfriamiento por evaporación/control de temperatura
Un sistema de bomba de alta presión y boquillas inyectan agua atomizada en el aire. Los resultados de este tipo de enfriamiento son significativos y pueden reducir la temperatura del aire entre 20 y 30 grados dependiendo de las condiciones ambientales.
Aplicaciones Típicas:
• Comedores al aire libre y áreas de espera
• Hoteles, centros turísticos y parques temáticos
• Eventos deportivos
• Bodegas y muelles de carga
• Granjas de aves de corral
• Protección contra incendios con nebulización de agua
• Áreas recreativas
• Perreras y hospitales veterinarios
• Enfriamiento de ganado
• Universidades y bibliotecas
• Carpas de sitio para el enfriamiento del personal

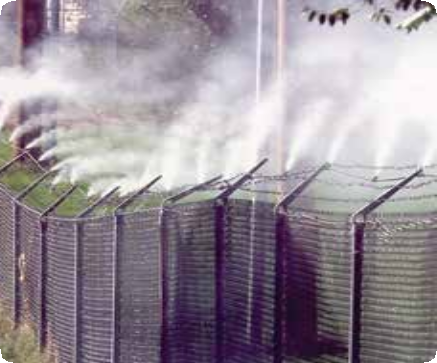

Control de olores y plagas
Los sistemas de nebulización/condensación se usan comúnmente para eliminar olores y plagas no deseados. La reducción de agua y productos químicos reduce los costos, lo que hace que la nebulización sea una excelente opción para el control de olores y plagas.
Aplicaciones Típicas:
• Reciclaje y rellenos sanitarios
• Estaciones de transferencia de residuos
• Instalaciones de recolección de basura
• Instalaciones de tratamiento de agua
• Plantas de renderizado
• Sitios de residuos de alimentos
• Sitios de ganado y aves de corral
• Saneamiento
• Fábricas de papel
• Nebulización contra mosquitos
Efectos especiales
Los sistemas de nebulización/condensación se utilizan para simular la niebla o el humo y crear emoción o intriga. Los sistemas de nebulización/condensación son una excelente manera de mejorar la experiencia del cliente, crear efectos visuales y obtener ingresos adicionales de las visitas de los clientes.
Aplicaciones Típicas:
• Parques temáticos
• Zoológicos
• Hoteles y centros turísticos
• Estadios
• Jardines
• Áreas de albercas
• Producciones cinematográficas
• Conciertos
Supresión de polvo de niebla
La nebulización/condensación se usa para controlar la cantidad de partículas de polvo en el aire. La nebulización suprime o elimina las partículas de polvo respirables, mejorando la calidad del aire y las condiciones de trabajo. La nebulización también resulta en la mejora de la vida útil del equipo.
Aplicaciones Típicas:
• Minería
• Sistemas de transporte
• Trituración y molido
• Demoliciones
• Acerías
• Reservas
• Transferencia de granos y polvos
• Construcciones para el ganado
Enfriamiento de procesos
El enfriamiento de procesos utiliza el enfriamiento a alta presión por nebulización en la fabricación, generación de energía y pre-enfriamiento (HVAC, torres de enfriamiento y refrigeración). Los beneficios de los sistemas de nebulización pueden mejorar significativamente la calidad de los productos, el entorno de trabajo y la eficiencia al tiempo que reducen los periodos de inactividad de la producción.
Aplicaciones Típicas:
• Enfriamiento de turbinas de gas
• Sistemas HVAC
• Torres de enfriamiento
• Salas de equipos y electrónicos
• Plantas de fabricación
• Pre-enfriamiento
• Moldeo por inyección
• Fundición-maquinado de acero
• Procesamiento de alimentos
• Depuración de aire
• Torres de servidores
Bombas de nebulización compactas
1CX
La 1CX es una bomba increíblemente confiable diseñada para mantener sus sistemas en funcionamiento. Desde el extremo motriz de la unidad lubricado con aceite hasta el regulador especialmente diseñado, los ingenieros de Cat Pumps se dispusieron a diseñar la mejor bomba de nebulización compacta disponible.
La 1CX es el ajuste perfecto para aplicaciones de nebulización que requieren 0.5 gpm o menos. Con sellos que duran miles de horas antes de requerir cualquier servicio, la 1CX es pequeña en tamaño pero tiene la misma vida útil que nuestros productos industriales.
Tabla de selección de número de modelo
|
Serie |
Flujo (1750 rpm) |
Regulador |
Opción de montaje |
Opción de motor* |
Opción de manguera de pulso |
|
1CX |
013 = .13 gpm |
R = Regulador incluido |
D = Bomba y motor enviados juntos – no ensamblados |
1 = 8180 |
En blanco = sin manguera de pulso |
|
025 = .25 gpm |
2 = 8182 |
||||
|
050 = .5 gpm |
A = Bomba y motor ensamblados |
3 = 8185 |
P = Manguera de pulso incluida |
||
|
4 = 8183 |
|||||
|
5 = 8186 |
Ejemplo: 1CX050RA2P = .5 gpm, Regulador, Motor 8182, ensamblado, manguera de pulso incluida
* Vea la tabla de opciones del motor a continuación
|
Opción de Motor* |
|||||
|
Motores |
8180 |
8182 |
8185 |
8183 |
8186 |
|
Caballos de fuerza** |
1/4 hp |
1/2 hp |
1/2 hp |
1/2 hp |
1/2 hp |
|
Fases |
Monofásico |
Monofásico |
Monofásico |
Monofásico |
Monofásico |
|
Hertz |
60 Hz |
60 Hz |
60 Hz |
50 Hz |
60 Hz |
|
Tensión* |
115V / 230V |
115V / 230V |
115V / 230V |
115V / 230V |
115V / 230V |
|
RPM: |
1750 rpm |
1750 rpm |
1750 rpm |
1450 rpm |
1750 rpm |
|
Amperios de carga completa* |
2.8 / 1.4 |
4.8 / 2.4 |
4.8 / 2.4 |
6.4 / 3.2 |
4.8 / 2.4 |
|
Factor de servicio |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Diámetro de eje |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
|
Conexión |
Cables de 12" |
Cables de 12" |
Caja de conexiones |
Caja de conexiones |
Caja de conexiones |
|
Condensadores |
Arranque y funcionamiento |
Arranque y funcionamiento |
Arranque y funcionamiento |
Arranque y funcionamiento |
Arranque y funcionamiento |
|
Clase de aislante |
E |
E |
E |
F |
E |
|
Tipo de motor |
ODP |
ODP |
ODP |
TEFC |
TEFC |
|
Cumplimiento |
RoHS CSA |
RoHS CSA |
RoHS CSA |
RoHS, CE UL, CSA |
RoHS, CSA |
|
Peso |
15.80 lbs |
21.75 lbs |
22.25 lbs |
28.85 lbs |
24.55 lbs |
*NOTA: Sin manguera de pulso, el consumo de amperes aumentará hasta 2 amperios dependiendo del modelo de bomba y la presión de descarga.
** Cálculo de HP , sólo la serie 1CX = (GPM X PSI) 4 1060
Bombas de eje hueco de accionamiento directo
Cuando se trata de hacer el trabajo, los clientes confían en Cat Pumps. Las bombas de eje hueco de accionamiento directo no son una excepción. Diseñadas para aplicaciones de servicio continuo y construidas según los estándares de calidad de Cat Pumps, estas bombas son preferidas por los fabricantes de sistemas debido a su tamaño compacto y fácil montaje.
Desde los sellos de alta presión especialmente formulados hasta los émbolos cerámicos concéntricos pulidos, las bombas de accionamiento directo de Cat Pumps ofrecen la máxima vida útil. El diseño compacto del eje hueco es una combinación perfecta para los motores eléctricos de bastidor estándar NEMA 56C y 184C con velocidad de flujo de 0.5 a 4.0 gpm y presiones de 300 a 3000 psi.
Colector de latón, 1725 RPM
Motor eléctrico, NEMA, frente de 5/8" – 56C y frente de 1-1/8" – 184C
|
Modelo de Bomba |
Flujo Máximo |
Presión Máxima |
RPM |
Eje |
Brida |
||
|
gpm |
lpm |
psi |
bares |
||||
|
4DX03ELR |
0.3 |
1.1 |
2000 |
138 |
1725 |
5/8" |
56C |
|
4DX10ER |
0.5 |
1.9 |
2000 |
138 |
1725 |
5/8" |
56C |
|
4DX15ER |
0.75 |
2.9 |
2000 |
138 |
1725 |
5/8" |
56C |
|
4DX20ER |
1.0 |
3.8 |
2000 |
138 |
1725 |
5/8" |
56C |
|
4DX27ER |
1.35 |
5.1 |
2000 |
138 |
1725 |
5/8" |
56C |
|
4DX30ER |
1.5 |
5.7 |
2000 |
138 |
1725 |
5/8" |
56C |
|
4SP21ELR |
2.1 |
8.0 |
2000 |
138 |
1725 |
5/8" |
56C |
|
2SF25ELS |
2.5 |
9.5 |
1500 |
103 |
1725 |
5/8" |
56C |
|
4SP29ELR |
2.9 |
11.0 |
1200 |
83 |
1725 |
5/8" |
56C |
|
5SP30ELR |
3.0 |
11.4 |
3000 |
207 |
1750 |
1-1/8" |
184C |
|
5SP35ELR |
3.5 |
13.3 |
2500 |
172 |
1750 |
1-1/8" |
184C |
Cálculo de HP = (GPM x PSI) ÷ 1460
Colector de latón, 3450 RPM
Motor eléctrico, NEMA, frente de 5/8" – 56C
|
Modelo de Bomba |
Flujo Máximo |
Presión Máxima |
RPM |
Eje |
Brida |
||
|
gpm |
lpm |
psi |
bares |
||||
|
4DX10ER |
1.0 |
3.8 |
2000 |
138 |
3450 |
5/8" |
56C |
|
4DX15ER |
1.5 |
5.7 |
2000 |
138 |
3450 |
5/8" |
56C |
|
4DX20ER |
2.0 |
7.6 |
2000 |
138 |
3450 |
5/8" |
56C |
|
4DX27ER |
2.7 |
10.3 |
2000 |
138 |
3450 |
5/8" |
56C |
|
4DX30ER |
3.0 |
11.4 |
2000 |
138 |
3450 |
5/8" |
56C |
|
2SF35ES |
3.5 |
13.3 |
1500 |
103 |
3450 |
5/8" |
56C |
Cálculo de HP = (GPM x PSI) ÷ 1460
Bombas de campana de accionamiento directo
Colector de latón, 1725 RPM
Motor eléctrico - Campana
|
Modelo de Bomba |
Flujo Máximo |
Presión Máxima |
RPM |
Eje |
||
|
gpm |
lpm |
psi |
bares |
|||
|
3CP1130 |
2.4 |
9.1 |
2000 |
138 |
1725 |
16.5 mm |
|
3CP1140 |
3.6 |
13.7 |
2200 |
152 |
1725 |
16.5 mm |
|
5CP2140WCS |
4.0 |
15.2 |
2500 |
172 |
1725 |
20 mm |
|
3CP1120 |
4.2 |
16.0 |
2200 |
152 |
1725 |
16.5 mm |
|
5CP4120CSS |
4.5 |
17.1 |
4000 |
276 |
1725 |
20 mm |
|
5CP3120CSS |
4.8 |
18.2 |
3000 |
207 |
1725 |
20 mm |
|
5CP2150W |
5.0 |
19.0 |
2000 |
138 |
1725 |
20 mm |
|
5CP5120 |
6.0 |
22.8 |
2500 |
172 |
1725 |
20 mm |
|
5CP5140CSS |
6.7 |
25.5 |
3000 |
207 |
1725 |
20 mm |
|
5CP6120 |
7.4 |
28.1 |
1200 |
83 |
1725 |
20 mm |
|
56 |
8.0 |
30.4 |
2500 |
172 |
1725 |
24 mm |
|
5CP6180CSS |
8.2 |
31.1 |
1500 |
103 |
1750 |
20 mm |
|
5CP6190 |
10.0 |
38.0 |
1200 |
83 |
1750 |
20 mm |
|
7CP6110CS |
10.5 |
39.9 |
2000 |
138 |
1725 |
24 mm |
Cálculo de HP = (GPM x PSI) ÷ 1460
Colector de acero inoxidable 316, 1725 rpm
Motor eléctrico - Campana
|
Modelo de Bomba |
Flujo Máximo |
Presión Máxima |
RPM |
Eje |
||
|
gpm |
lpm |
psi |
bares |
|||
|
3CP1231 |
2.3 |
8.7 |
2000 |
138 |
1725 |
16.5 mm |
|
3CP1241 |
3.6 |
13.7 |
2000 |
138 |
1725 |
16.5 mm |
|
5CPQ6241CS |
4.0 |
15.2 |
2000 |
138 |
1725 |
20 mm |
|
3CP1221 |
4.2 |
16.0 |
2000 |
138 |
1725 |
16.5 mm |
|
3CP1211CS |
5.0 |
19.0 |
1700 |
117 |
1750 |
16.5 mm |
|
5CPQ6251 |
5.0 |
19.0 |
2000 |
138 |
1725 |
20 mm |
|
5CPQ6221 |
7.4 |
28.1 |
1200 |
83 |
1725 |
20 mm |
|
7CP6111CS |
10.5 |
39.9 |
2000 |
138 |
1725 |
24 mm |
Cálculo de HP = (GPM x PSI) ÷ 1460
Componentes de montaje de accionamiento directo
Ensamble de campana
|
Serie de la Bomba |
Modelos |
Bastidor del motor |
Ensamble de la campana |
|
Serie 3CP |
Todos los modelos 3CP |
56C - 145TC |
76056.3CP |
|
182/184TC |
76184.3CP |
||
|
213/215TC |
76215.3CP |
||
|
Serie 5CP |
Todos los modelos 5CP |
56C - 145TC |
76056.5CP |
|
182/184TC |
76184.5CP |
||
|
213/215TC |
76215.5CP |
||
|
254/256TC |
76256.5CP |
||
|
Serie 7CP |
Todos los modelos 7CP |
56C - 14STC |
76056.7CP |
|
182/184TC |
76184.7CP |
||
|
213/215TC |
76215.7CP |
||
|
254/256TC |
76256.7CP |
||
|
7FR/8FR |
7FR/8FR |
182/184TC |
76184.7FR |
|
213/215TC |
76215.7FR |
||
|
254/256TC |
76256.7FR |
Serie de acoplador flexible
Ensamblaje de acoplador flexible
|
Serie de la bomba |
Bastidor del motor |
Ensamblaje de acoplador flexible |
Clasificación de HP |
|
Serie 3CP |
56C |
8215 |
3 |
|
145TC |
8210 |
3 |
|
|
182/184TC |
8220 |
3 |
|
|
182/184TC |
8225 |
10 |
|
|
213/215TC |
8270 |
20 |
|
|
Serie 5CP |
56C |
8261 |
10 |
|
145TC |
8260 |
10 |
|
|
182/184TC |
8230 |
10 |
|
|
213/215TC |
8275 |
20 |
|
|
254/256TC |
8217 |
20 |
|
|
Series 7CP & 7FR |
56C |
8218 |
10 |
|
182/184TC |
8370 |
10 |
|
|
213/215TC |
8375 |
10 |
|
|
254/256TC |
8380 |
20 |
Bombas accionadas por banda
Colector de latón
|
Modelo de Bomba |
Flujo Máximo |
Presión Máxima |
Máx RPM |
Eje |
||
|
gpm |
lpm |
psi |
bares |
|||
|
3CP1140 |
3.6 |
13.7 |
2200 |
152 |
1725 |
16.5 mm |
|
5CP2120W |
4.0 |
15.2 |
2500 |
172 |
950 |
20 mm |
|
3CP1120 |
4.2 |
16.0 |
2200 |
152 |
1725 |
16.5 mm |
|
5CP3120 |
4.5 |
17.1 |
3500 |
241 |
1645 |
20 mm |
|
5CP5120 |
5.0 |
19.0 |
3000 |
207 |
1415 |
20 mm |
|
5CP6190 |
8.0 |
30.4 |
1450 |
100 |
1450 |
20 mm |
|
56 |
8.0 |
30.4 |
2500 |
172 |
1725 |
24 mm |
|
5CP6190 |
10.0 |
38.0 |
1200 |
83 |
1725 |
20 mm |
|
7CP6170 |
10.5 |
39.9 |
2000 |
138 |
1450 |
24 mm |
|
1050 |
12.0 |
45.6 |
1800 |
124 |
1150 |
30 mm |
|
1530 |
15.6 |
59.3 |
1500 |
103 |
1450 |
30 mm |
|
1540E |
18.0 |
68.4 |
1200 |
83 |
1100 |
30 mm |
|
2510 |
20.0 |
76.0 |
2000 |
138 |
1450 |
30 mm |
|
2530 |
25.0 |
95.0 |
1200 |
83 |
1025 |
30 mm |
|
3520 |
25.0 |
95.0 |
2000 |
138 |
870 |
35 mm |
|
3535 |
36.0 |
136.8 |
1200 |
83 |
800 |
35 mm |
|
3545 |
45.0 |
171.0 |
1000 |
69 |
765 |
35 mm |
|
3545HS* |
50.0 |
190.0 |
1500 |
103 |
850 |
35 mm |
|
6760 |
60.0 |
228.0 |
1200 |
83 |
520 |
45 mm |
Cálculo de HP = (GPM x PSI) ÷ 1460
*Solo para servicio intermitente - una bomba operando con el flujo y la presión indicados por no más del 50% del tiempo en cualquier hora dada.
|
RPM deseadas = GPM deseadas x |
RPM nominales |
|
GPM nominales |
Colector de acero inoxidable 316
|
Modelo de Bomba |
Flujo Máximo |
Presión Máxima |
Máx RPM |
Eje |
||
|
gpm |
lpm |
psi |
bares |
|||
|
3CP1241 |
3.6 |
13.7 |
2000 |
138 |
1725 |
16.5 mm |
|
3CP1211CS |
5.0 |
19.0 |
1700 |
117 |
1725 |
16.5 mm |
|
5CPQ6221 |
6.0 |
22.8 |
2000 |
138 |
1400 |
20 mm |
|
7CP6171CS |
10.5 |
39.9 |
2000 |
138 |
1450 |
24 mm |
|
1051 |
12.0 |
45.6 |
1800 |
124 |
1150 |
30 mm |
|
1531 |
15.6 |
59.28 |
1500 |
103 |
1450 |
30 mm |
|
1541 |
18.0 |
68.4 |
1200 |
83 |
1100 |
30 mm |
|
2511 |
20.0 |
76.0 |
1500 |
103 |
1450 |
30 mm |
|
2531 |
25.0 |
95.0 |
1200 |
83 |
1025 |
30 mm |
|
3521DHS |
25.0 |
95.0 |
2000 |
138 |
870 |
35 mm |
|
3531D |
36.0 |
136.8 |
1200 |
83 |
800 |
35 mm |
|
3531DHS* |
40.0 |
152 |
2000 |
138 |
888 |
35 mm |
|
3541D |
45.0 |
171 |
1000 |
69 |
765 |
35 mm |
|
6761 |
60.0 |
228 |
1200 |
83 |
520 |
45 mm |
|
67102 |
80.0 |
303 |
1200 |
83 |
500 |
45 mm |
|
67102 |
100.0 |
378 |
1000 |
69 |
680 |
45 mm |
Cálculo de HP = (GPM x PSI) ÷ 1460
*Solo para servicio intermitente - una bomba operando con el flujo y la presión indicados por no más del 50% del tiempo en cualquier hora dada.
|
RPM deseadas = GPM deseadas x |
RPM nominales |
|
GPM nominales |
“Las aplicaciones que atiendo a menudo requieren que las bombas funcionen al borde de sus límites operativos. Las bombas Cat son las únicas bombas que pueden manejar la variación de la aplicación y aún así satisfacer las demandas en la vida que los clientes necesitan.”
Ali E. • Aniks
Bombas tipo descarga
Colector de acero inoxidable 316
|
Modelo de Bomba |
Flujo Máximo |
Presión Máxima |
Máx RPM |
Eje |
||
|
gpm |
lpm |
psi |
bares |
|||
|
311C |
4.0 |
15.2 |
2200 |
152 |
950 |
20 mm |
|
781K |
4.7 |
17.9 |
5000 |
345 |
1750 |
24 mm |
|
1051C |
10.0 |
38.0 |
2200 |
152 |
958 |
30 mm |
|
661C |
10.0 |
38.0 |
3000 |
207 |
1429 |
30 mm |
|
3501C |
10.0 |
38.0 |
5000 |
345 |
915 |
35 mm |
|
7CP6171CCS |
10.5 |
39.9 |
2000 |
138 |
1450 |
24 mm |
|
7CP6111CCS |
10.5 |
39.9 |
2000 |
138 |
1750 |
24 mm |
|
1051C |
12.0 |
45.4 |
1800 |
124 |
1150 |
30 mm |
|
3511C |
14.0 |
53.2 |
3000 |
207 |
800 |
35 mm |
|
6811K |
15.0 |
57.0 |
5000 |
345 |
600 |
45 mm |
|
6801K |
15.0 |
57.0 |
7000 |
483 |
600 |
45 mm |
|
1541C |
18.0 |
68.0 |
1200 |
83 |
1100 |
30 mm |
|
2831K |
25.0 |
95.0 |
1200 |
83 |
1025 |
30 mm |
|
3521C |
25.0 |
95.0 |
2000 |
138 |
870 |
35 mm |
|
6821K |
25.0 |
95.0 |
3000 |
207 |
615 |
45 mm |
|
3531C |
36.0 |
136.2 |
1200 |
83 |
800 |
35 mm |
|
6831K |
40.0 |
152.0 |
2300 |
159 |
625 |
45 mm |
|
3541C |
45.0 |
171.0 |
1000 |
69 |
765 |
35 mm |
|
6841K |
48.0 |
182.4 |
2000 |
138 |
615 |
45 mm |
|
6861K |
60.0 |
228.0 |
1200 |
83 |
520 |
45 mm |
|
67102C |
100.0 |
378.5 |
1000 |
69 |
680 |
45 mm |
Cálculo de HP = (GPM x PSI) ÷ 1460
Los números de modelo que terminan en "C" indican el colector fundido embutido y la "K" indica el colector de bloque embutido.
|
RPM deseadas = GPM deseadas x |
RPM nominales |
|
GPM nominales |
Sistemas de bombeo personalizados
Durante más de 25 años, Cat Pumps ha sido el líder de la industria en el suministro de sistemas de bombeo personalizados para satisfacer una amplia gama de necesidades de aplicaciones. Al seleccionar Cat Pumps para su próximo sistema de bombeo, los clientes eliminan la molestia y el gasto del diseño, la compra de múltiples fuentes, la fabricación y las pruebas. El equipo técnico de ventas ayuda con la selección adecuada de los componentes, así como con el soporte de instalación, operación y mantenimiento.
Todos los sistemas están diseñados, construidos y probados a presión en el instalaciones de Cat Pumps Minneapolis.
Para comenzar con el proceso de cotización, llame a la oficina principal de High Pressure Pumps SAS a los celulares: 320 475 88 74 / 310 318 38 39 o envíe el formulario de cotización de sistemas personalizados en highpresspumps.com.co
Con miles de instalaciones en todo el mundo, Cat Pumps es el proveedor preferido de sistemas de bombeo personalizados.
Configuración del sistema
Con una amplia experiencia en la construcción de miles de sistemas, Cat Pumps puede ayudar a determinar la mejor configuración para cualquier aplicación.
Base
Se encuentran disponibles numerosas configuraciones de base para satisfacer las demandas de espacio, portabilidad, sonido y materiales.
• Estándar • Apilada verticalmente • Cerrada • Bomba múltiple
Fuente de energía
El personal técnico calificado con amplia experiencia puede ayudarlo recomendándole el producto correcto para cualquier fuente de energía disponible.
• Eléctrica • Gas • Diésel • Hidráulica • Neumática
Paquete de accionamiento
Una amplia variedad de paquetes de accionamientos está disponible para complementar cualquier fuente de energía elegida.
• Banda • Accionamiento directo • Caja de velocidades • Embrague
Accesorios
Elija entre cientos de accesorios originales de Cat Pumps de alta calidad para un rendimiento óptimo y una vida útil prolongada del sistema.
• Regulador • Válvula de alivio/apertura • Medidor de presión • Amortiguador de pulsaciones • Filtro de entrada / colador • Aceite
Opciones de control avanzadas
Pregunte por nuestras opciones de control avanzadas diseñadas para proporcionar un nivel máximo de rendimiento y protección del sistema. Algunas opciones son:
- Variadores de frecuencia (VFD)
- Ciclo PID (varía la velocidad de la bomba para mantener la presión del sistema)
- Sistemas de bombas múltiples
- Monitores de sellado de baja presión
- Apagados automáticos (temperatura y baja presión de entrada)
Hay otras opciones de control disponibles a pedido.
Accesorios
Reguladores de presión CPC
Control de presión primario
7001
Latón
|
Modelo |
Rango de Flujo |
Rango de Presión |
||
|
gpm |
lpm |
PSI |
bares |
|
|
7001 |
0.5 - 5 |
1.9 - 19 |
100 - 1000 |
6.9 - 69 |
|
7002 |
0.5 - 5 |
1.9 - 19 |
500 - 2000 |
35 - 138 |
|
7003 |
0.5 - 5 |
1.9 - 19 |
1500 - 3000 |
103 - 207 |
|
7011 |
1 - 10 |
3.8 - 38 |
100 - 1000 |
6.9 - 69 |
|
7012 |
1 - 10 |
3.8 - 38 |
500 - 2000 |
35 - 138 |
|
7013 |
1 - 10 |
3.8 - 38 |
1500 - 3000 |
103 - 207 |
|
7021 |
2.5 - 25 |
9.5 - 95 |
100 - 1000 |
6.9 - 69 |
|
7022 |
2.5 - 25 |
9.5 - 95 |
500 - 2000 |
35 - 138 |
|
7023 |
2.5 - 25 |
9.5 - 95 |
1500 - 3000 |
103 - 207 |
|
7031 |
3.5 - 35 |
13.2 - 132 |
250 - 1000 |
18 - 69 |
|
7032 |
3.5 - 35 |
13.2 - 132 |
1000 - 2000 |
6.9 - 138 |
|
7033 |
3.5 - 35 |
13.2 - 132 |
1500 - 3000 |
103 - 207 |
Acero inoxidable 316
|
Modelo |
Rango de Flujo |
Rango de Presión |
||
|
gpm |
lpm |
PSI |
bares |
|
|
7001.100 |
0.5 - 5 |
1.9 - 19 |
100 - 1000 |
6.9 - 69 |
|
7002.100 |
0.5 - 5 |
1.9 - 19 |
500 - 2000 |
35 - 138 |
|
7003.100 |
0.5 - 5 |
1.9 - 19 |
1500 - 3000 |
103 - 207 |
|
7011.100 |
1 - 10 |
3.8 - 38 |
100 - 1000 |
6.9 - 69 |
|
7012.100 |
1 - 10 |
3.8 - 38 |
500 - 2000 |
35 - 138 |
|
7013.100 |
1 - 10 |
3.8 - 38 |
1500 - 3000 |
103 - 207 |
|
7021.100 |
2.5 - 25 |
9.5 - 95 |
100 - 1000 |
6.9 - 69 |
|
7022.100 |
2.5 - 25 |
9.5 - 95 |
500 - 2000 |
35 - 138 |
|
7023.100 |
2.5 - 25 |
9.5 - 95 |
1500 - 3000 |
103 - 207 |
|
7031.100 |
3.5 - 35 |
13.2 - 132 |
250 - 1000 |
18 - 69 |
|
7032.100 |
3.5 - 35 |
13.2 - 132 |
1000 - 2000 |
69 - 138 |
|
7033.100 |
3.5 - 35 |
13.2 - 132 |
1500 - 3000 |
103 - 207 |
|
7376 |
10 - 75 |
38 - 284 |
500 - 2000 |
35 - 138 |
Válvulas de alivio
7595
Control de presión primario o secundario
Latón
|
Modelo |
Rango de Flujo |
Rango de Presión |
||
|
gpm |
lpm |
PSI |
bares |
|
|
7085 |
1.0 -3.5 |
3.8 - 13 |
205 - 2300 |
14 - 158 |
|
7561 |
0 - 4.0 |
0 - 15.1 |
100 - 1000 |
6.9 - 69 |
|
7080 |
2.8 - 7.8 |
9.5 - 30 |
150 - 1450 |
10 - 100 |
|
7082 |
2.8 - 7.8 |
9.5 - 30 |
850 - 3575 |
59 - 246 |
|
7693.100 |
2.5 - 10.5 |
9.5 - 40 |
230 - 2300 |
16 - 60 |
|
7694.100 |
2.5 - 10.5 |
9.5 - 40 |
400 - 4050 |
28 - 280 |
|
7537.100 |
1.0 - 21 |
3.8 - 80 |
230 - 2600 |
16 - 179 |
|
7542.100 |
1.0 - 21 |
3.8 - 80 |
800 - 4000 |
55 - 275 |
|
7595 |
1.0 - 53 |
3.8 - 200 |
260 - 2600 |
18 - 180 |
|
7593.100 |
10 - 52 |
38 - 200 |
750 - 4050 |
51 - 280 |
|
9950.100 |
50 - 120 |
190 - 456 |
100 - 2900 |
6.9 - 200 |
Acero inoxidable 316
|
Modelo |
Rango de Flujo |
Rango de Presión |
||
|
gpm |
lpm |
PSI |
bares |
|
|
7501.100 |
0.5 - 6.0 |
1.9 - 23 |
100 - 2000 |
6.9 - 138 |
|
7034 |
0 - 21 |
0 - 38 |
400 - 2200 |
28 - 155 |
|
7036 |
0 - 21 |
0 - 38 |
800 - 4000 |
55 - 275 |
|
890709 |
20 - 60 |
76 - 227 |
1500 - 4000 |
103 - 275 |
|
890700 |
30 - 180 |
114 - 680 |
1000 - 3000 |
70 - 207 |
Válvulas de apertura
9941
Control de presión primario o secundario
Latón
|
Modelo |
Rango de Flujo |
Rango de Presión |
||
|
gpm |
lpm |
PSI |
bares |
|
|
30961 |
6 |
23 |
4400 |
23 |
|
9940 |
25 |
95 |
4400 |
228 |
Acero inoxidable 316
|
Modelo |
Rango de Flujo |
Rango de Presión |
||
|
gpm |
lpm |
PSI |
bares |
|
|
9962 |
6 |
23 |
4400 |
228 |
|
9941 |
25 |
95 |
4400 |
228 |
Accesorios
6088
Medidores de presión
Montado en la parte inferior
|
Modelo |
Máx. psi |
bar |
Racor |
Puerto |
|
6086 |
1500 |
103 |
Latón |
1/4" NPT(M) |
|
6088 |
3000 |
207 |
Latón |
1/4" NPT(M) |
|
6085 |
1500 |
103 |
Acero inoxidable 316 |
1/4" NPT(M) |
|
6097 |
3000 |
207 |
Acero inoxidable 316 |
1/4" NPT(M) |
Boquillas de nebulización
31943, 31944, 31945
Válvula de retención sin fugas, pantalla en línea
|
Modelo |
Diámetro (mm) |
Válvula Puerto |
Máx Presión |
Flujo, 1000 psi (69 bar) |
||
|
PSI |
bar |
gpm |
lpm |
|||
|
31943 |
0.25 |
1/4" NPT(M) |
1000 |
69 |
0.025 |
0.08 |
|
31944 |
0.3 |
1/4" NPT(M) |
1000 |
69 |
0.055 |
0.2 |
|
31945 |
0.5 |
1/4" NPT(M) |
1000 |
69 |
0.08 |
0.3 |
Amortiguadores de pulsaciones
6028
Cuerpo de acero al carbono, sellado, precarga fija
|
Modelo |
Flujo máximo |
Rango de presión |
Cámara de aire material |
Volumen pulgadas cúbicas |
Precarga PSI |
||
|
gpm |
lpm |
psi |
bares |
||||
|
6026 |
15 |
57 |
300 - 600 |
20 - 41 |
NBR |
10 |
250 |
|
6028 |
15 |
57 |
600 - 1000 |
41 - 69 |
NBR |
10 |
450 |
6018
Racor de acero inoxidable 316 y cuerpo inferior con cuerpo superior de acero al carbono, precarga ajustable, recargable
|
Modelo |
Flujo máximo |
Rango de presión |
Cámara de aire material |
Volumen pulgadas cúbicas |
Precarga PSI |
||
|
gpm |
lpm |
psi |
bares |
||||
|
6029 |
15 |
57 |
100 - 3000 |
6.9 - 207 |
NBR |
10 |
450 |
|
6018 |
40 |
151 |
100 - 3000 |
6.9 - 207 |
NBR |
45 |
450 |
|
6012 |
70 |
265 |
100 |
6.9 - 103 |
NBR |
120 |
450 |
Nota: La precarga óptima se debe pre-establecer al 50% de la presión de operación. Para cambiar la precarga, agregue .800 al número de pieza y especifique la precarga.
6031
Racor de acero inoxidable 316 y cuerpo inferior con cuerpo superior de acero al carbono, precarga ajustable, recargable
|
Modelo |
Flujo máximo |
Rango de presión |
Cámara de aire material |
Volumen pulgadas cúbicas |
Precarga PSI |
||
|
gpm |
lpm |
psi |
bares |
||||
|
6031 |
15 |
57 |
100 - 2400 |
6.9 - 168 |
NBR |
10 |
450 |
|
6014 |
25 |
95 |
100 - 2400 |
6.9 - 168 |
NBR |
20 |
450 |
|
6013 |
40 |
151 |
100 - 2000 |
6.9 - 138 |
FPM |
45 |
450 |
|
6015 |
70 |
265 |
100 |
6.9 - 103 |
NBR |
120 |
450 |
|
6016 |
40 |
151 |
100 - 2000 |
6.9 - 138 |
NBR |
45 |
450 |
Nota: La precarga óptima se debe pre-establecer al 50% de la presión de operación. Para cambiar la precarga, agregue .800 al número de pieza y especifique la precarga.
Algunas fotografías son proporcionadas por Atomizing Systems Inc.
